Salve a tutti,
ho approfittato di queste giornate un po' più fresche per realizzare una dima per avere a disposizione i 5°74" senza dover ogni volta impazzire con gli angoli precisi al centesimo: un buon goniometro permette di leggere i decimi e i mezzi decimi di grado, e se uno desidera i centesimi?
Mi sono rifatto ad una brevissima risposta di Bricola del 6/8: ipotenusa lunga 10 volte il cateto minore. Avevo a disposizione un blocchetto di "polizene" ( ma con il PVC si sacripanta di meno ) e ho deciso di utilizzarlo per ottenere la dima in questione.
La prima operazione da farsi è la squadratura del blocchetto di plastica: deve essere fatta bene con i lati perfettamente paralleli: io ho ottenuto un parallelepipedo di 20 x 50 x 78 mm. : la mia ipotenusa, dunque, sarà lunga 78 mm. esatti, ne segue che il cateto sarà 7,8 mm.
infatti: 7,8/78 = 0,1 e arcsin0,1 =5,7392 che possiamo arrotondare tranquillamente a 5°74"
Il 7,8 deve essere preciso, ma se si sbaglia di qualche centesimo (es 7,83) l'angolo che si ottiene è sempre molto vicino ai 5°74".
Ho messo in morsa il parallelepipedo ottenuto e lo ho inclinato fino ad ottenere i 7,8 mm richiesti, quindi con un flycutter ho tagliato la parte eccedente.

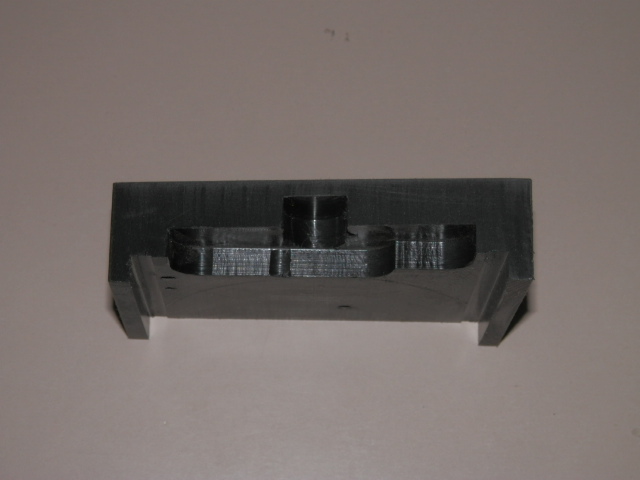

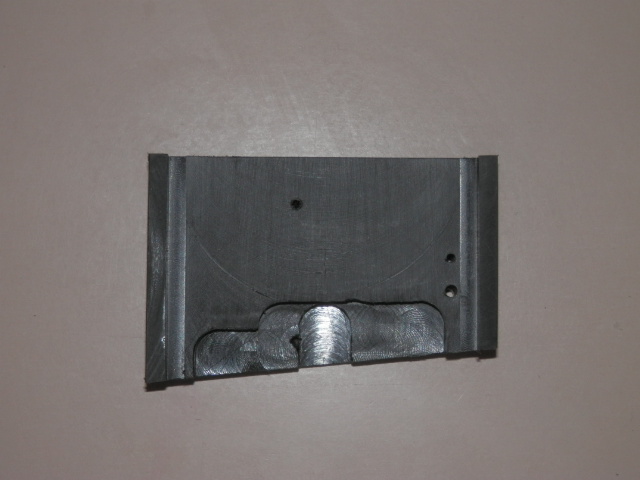

L'ultima operazione fatta consiste nell'ottenere uno scanso profondo 5 mm. e largo 70 mm. ( nel Ceriani il carro è largo 70 mm. ).
Se le lavorazioni vengono fatte con la dovuta accuratezza la dima così ottenuta si adatterà perfettamente al carro.

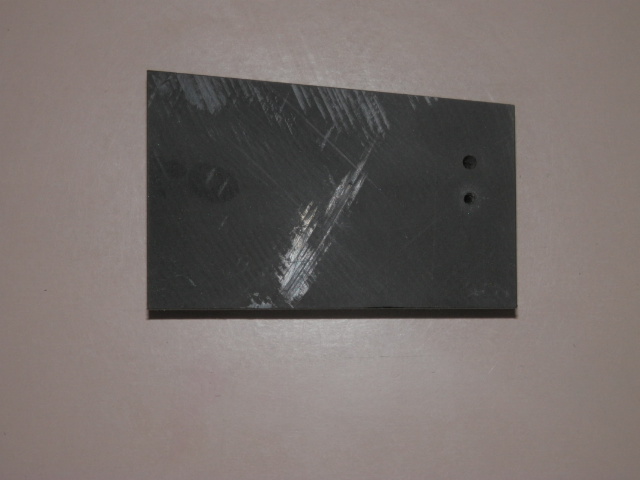

Posto qualche immagine del lavoro fatto ( ci ho messo meno di quattro ore a realizzarla)
Buone ferie a tutti, Giuseppe.

Ciao Bricola,
hai perfettamente ragione! Poichè il blocchetto è largo esattamente 78,0 mm. e l'angolo da ottenere è di 5°,74" ne viene che il cateto opposto a questo angolo varrà:
78 x tan 5°74" cioè 78 x 0,10052 = 7,8404 mm.
Dovrò, quindi, fare una piccola modifica alla mia dima: rimetterla in morsa ed asportare col flycutter 0.04 centesimi: non sarà facile!
Forse mi risulterà più facile accorciare il lato del parallelepipedo, che ora misura 78,0 mm. in modo tale che l'ipotenusa risultante misuri esattamente 78,0 mm.(e conseguentemente il cateto sarà 7,8 mm.) e non 78,3930 mm. come è per ora. Pertanto dovrò portare il lato,che ora misura 78,0 a 77,596 mm, cioè 77,6 mm. .
infatti: 77,596 x tan 5°74" = 7,7998 circa = a 7,8 mm.
Con questa nuova misura il cateto da correggere sarà circa 7,8 mm. misura più facile da ottenere.
Correggimi se sbaglio, Giuseppe.

Corretto, glob, c'è una correzione minima da apportare, ma, a meno di utilizzare il lato opposto della dima, ora, non avendo più materiale diventa difficile anche recuperare ila misura di 7,80 precisa. Ti conviene orientare il pezzo in modo che facendolo scorrere sotto al comparatore piazzato sul mandrino, carichi 0,04. Però poi asporterei almeno 5 decimi su tutto il lato.
Una curiosità: non conosco il tuo tornio, come piazzi la dima sul carro per orientare il trasversale? Potresti postare una foto?

Ciao Giuseppe quando hai completato la dima inserisci l'immagine di come va montata sul tornio

Saluti Massimo
