Autore ArgomentoDima per angolo 5,74: la mia soluzione
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 6, 2016, 14:52
Cita:

Orbene, come rappresentante della nuova corrente artistica meccanica, la MecArt, vi propongo la mia soluzione per il Ceriani. E' una possibilità fra le tante, ho utilizzato un po' di plexy di scarto, uno spezzone di guida, che potete trovare all'interno di un lettore di CD, niente di speciale, è tutto rumenta che si trova nei nostri laboratori chiamata dalle nostre meccaniche : "Ciarpame". :D
L'uso lo potete vedere da un piccolissimo filmatino.

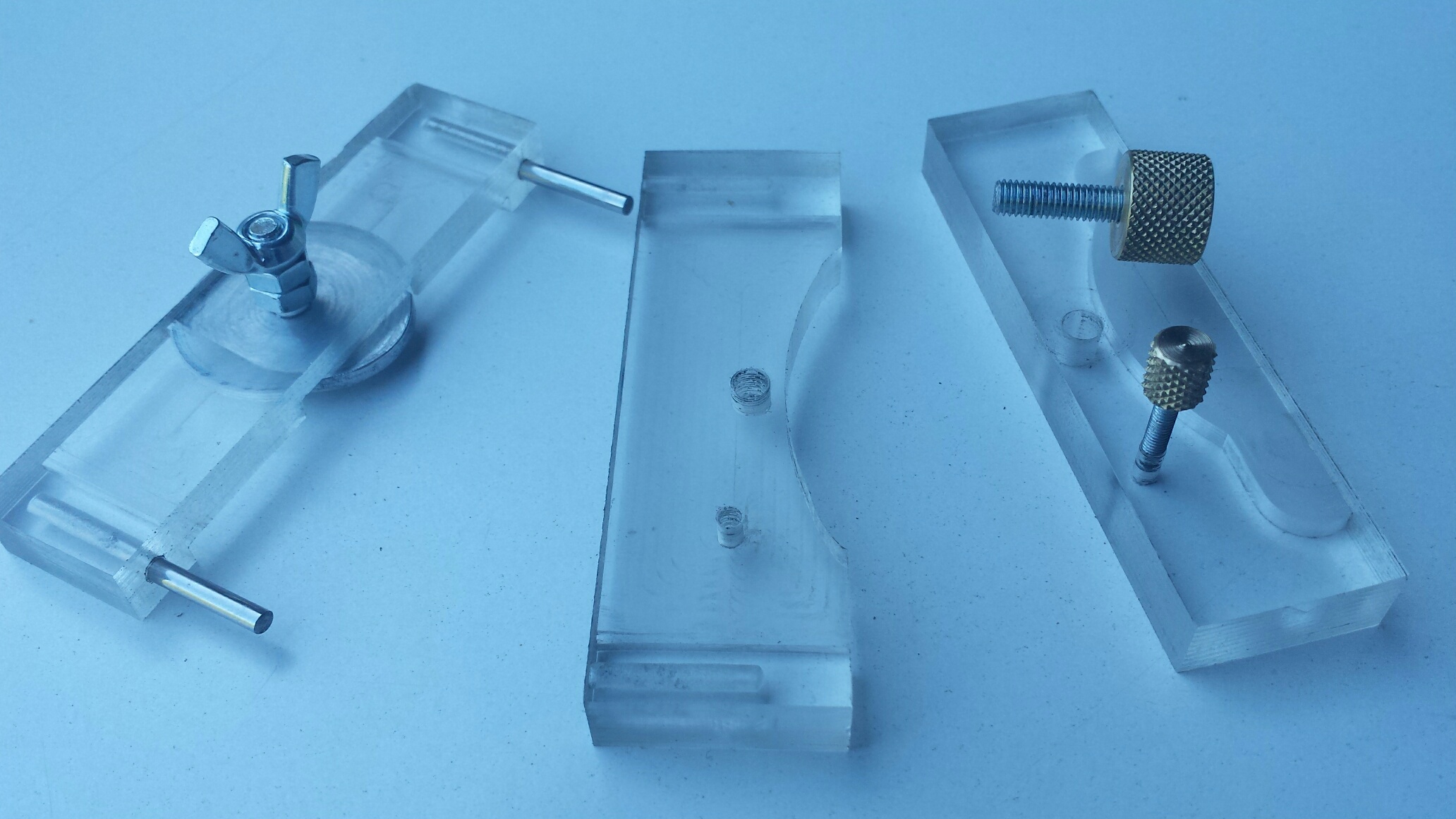

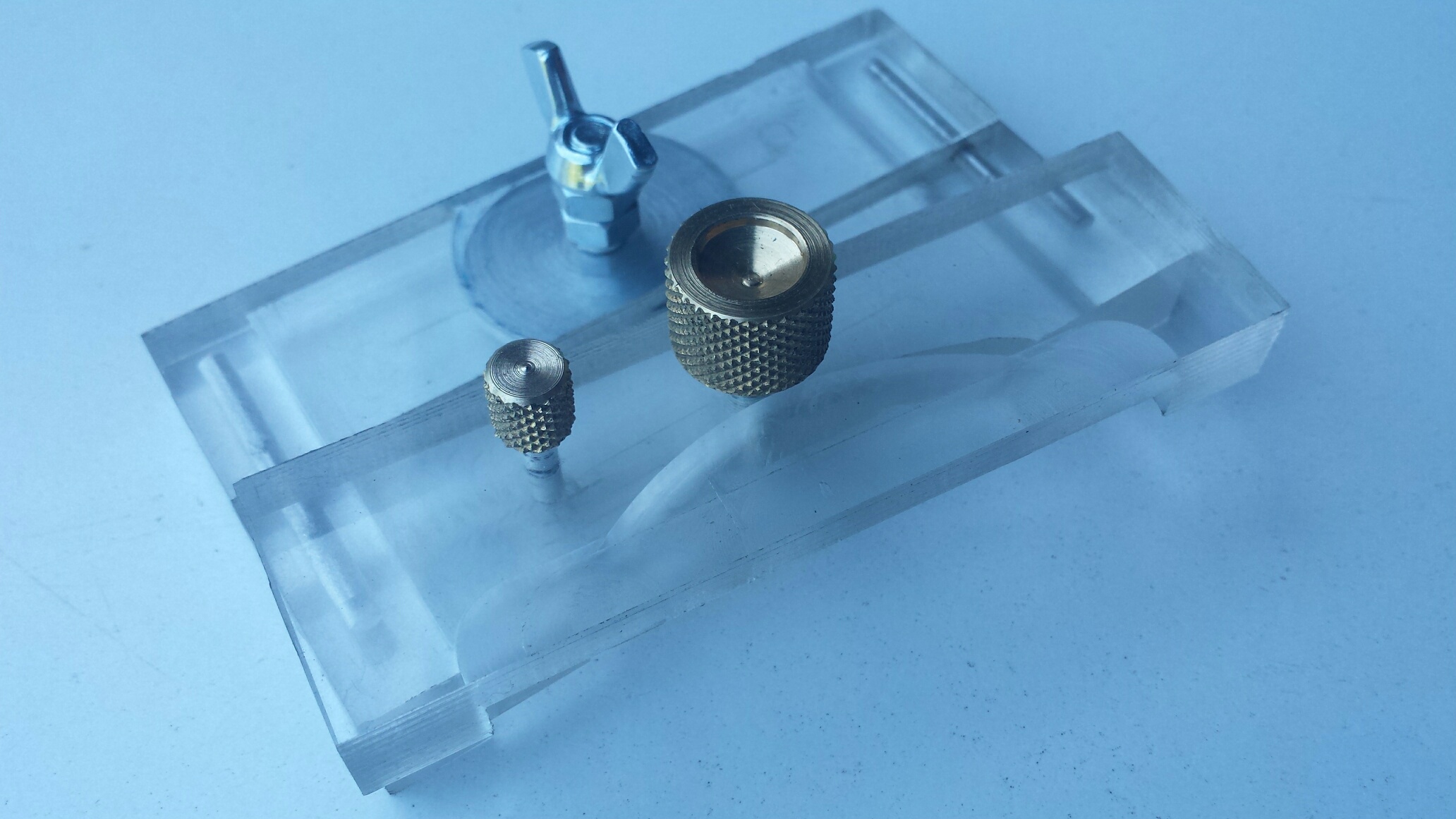

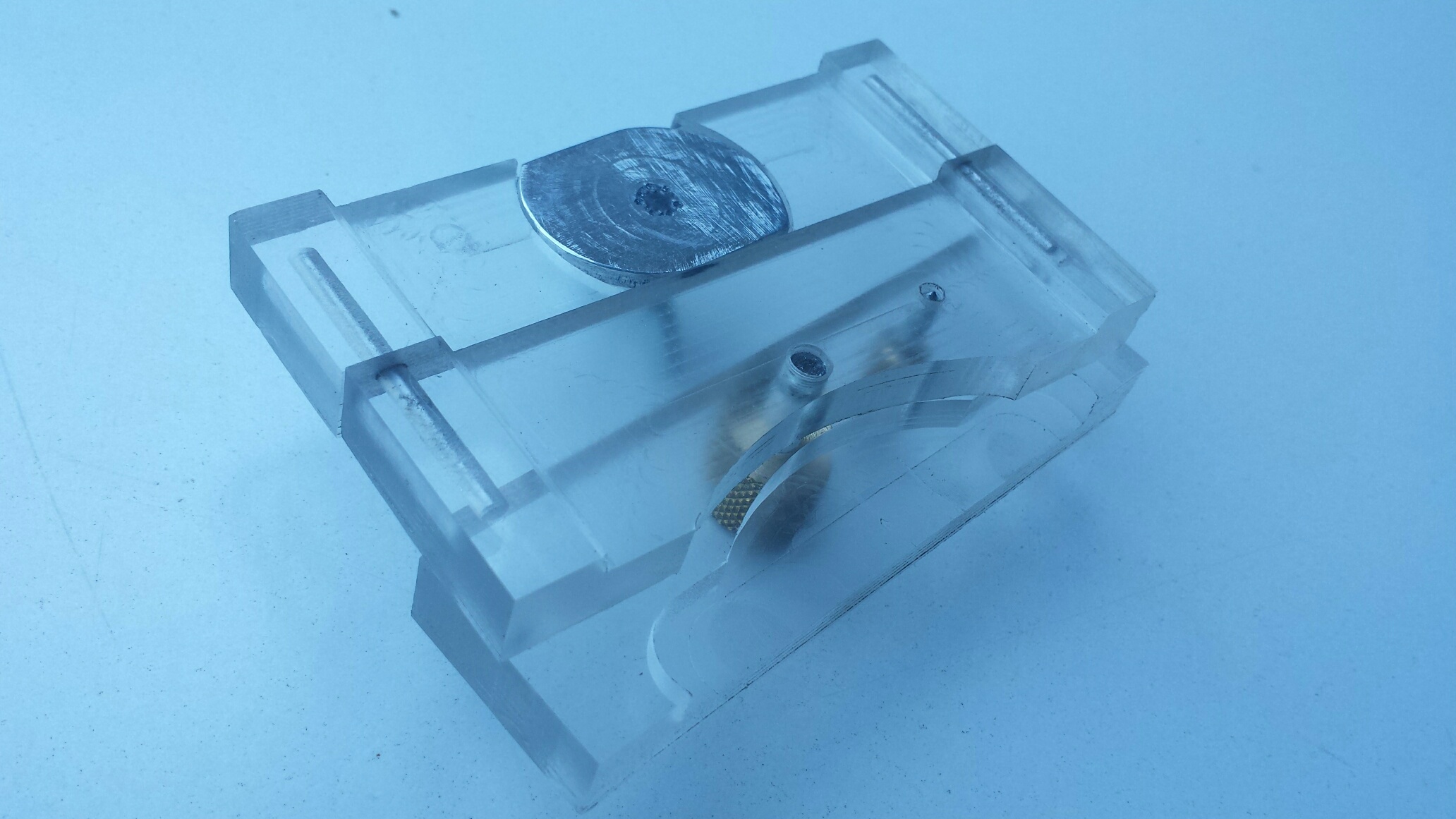

L'oggetto, nelle sue varie parti, lo potete apprezzare dalle seguenti immagini. ;)
Ciao a tutti
mario
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 6, 2016, 15:18
Cita:

Ciao amici, grazie, ottime soluzioni.
Ora le torniture per spaccare il capello in quattro non presenteranno più alcun problema :-)

Nota tecnica per il forum:
quando dovete inserire un filmatino YouTube usate l'icona, mettete il link tra gli [ embed ] e
fatelo in una riga a capo e che ci sia solo quel comando, altrimenti non lo interpreta. ok? ! Ci conto :-)

Ciao avanti così!

Rick.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 6, 2016, 17:33
Cita:

Ecco perchè non è comparsa l'immagine del filmato, ho usato l'icona di YouTube ma non sono andato a capo.
Ci riproverò la prossima volta.
Ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 6, 2016, 19:11
Cita:

Bravo Mario, bella esecuzione, Girolavo su YouTube e mi sei apparso all'improvviso ed eccomi a farti i complimenti.

Ciao Marco.

Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 13, 2016, 22:40
Cita:

Affascinato dalle bellissime ed ingegnose realizzazioni presentate ho cercato anch'io una soluzione per il mio tornio, che ha un piano piuttosto grande e la slitta abbastanza in alto e con poco spazio "davanti"
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 13, 2016, 23:00
Cita:

Mi risultava difficile utilizzare la soluzione di Glob per via del piano largo e per nona vere abbastanza appoggi laterali per una sufficiente precisione.
Avrei quindi dovuto utilizzare le guide, come nella soluzione di Rick, ma la slitta risulta notevolmente in alto e la regolazione sarebbe stata possibile solo avanzando parecchio il trasversale, quindi difficile da fare con magari un pezzo già montato nel mandrino.
Per la regolazione ho preso spunto da quanto illustrato da Rick nella videopillola.

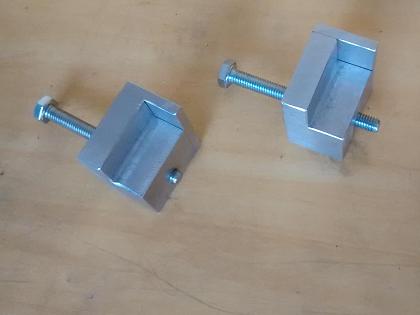

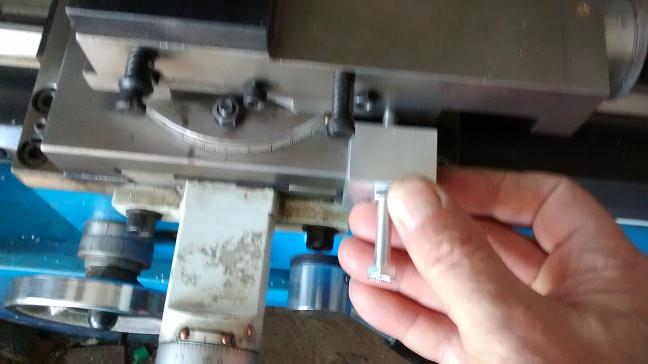

Ne è venuto fuori un blocchetto con vite registrabile, da applicare allo spigolo destro del piano. Di fatto poi ne ho realizzati due, uno per i famosi 5,74° e l'altro per riallineare la slitta parallela all'asse del tornio.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 13, 2016, 23:25
Cita:

Bellissimo, la quint'essenza della semplicità.
ciao mario
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 14, 2016, 08:15
Cita:

Si, anche io avevo tentato una soluzione tipo questa, ma l'ho scartata per la possibilità di avere poca precisione e ripetibilità nel posizionamento.
Hai verificato i risultati che ottiene da un tondo in tornitura? Io non sono riuscito a spaccare il centesimo in maniera costante, come ho mostrato nell'ultima parte del mio filmato.
In ogni caso non è che uno debba per forza spaccare il centesimo ovviamente! E' solo per verificare i risultati.

Uso un sistema come questo viceversa, per regolare l'angolo a 29° per eseguire filettature con il metodo mostrato nel mio video corso.

Grazie ciao.

Rick.
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: Dima per angolo 5,74: la mia soluzione
il: September 14, 2016, 23:02
Cita:

Non ho ancora fatto prove in tornitura, ottengo però una ottima ripetibilità di posizionamento ( entro il centesimo) nella prova col comparatore. Per la cronaca la regolazione, come le verifiche, sono state fatte su una corsa della slitta di 20 mm (10 giri del volantino) con uno spostamento trasversale di 2 mm. Ritengo di essere al limite della precisione della vite, in quanto ho sì i 2 mm esatti al centesimo su 20 mm, ma ho l'impressione di avere meno precisione nelle misure parziali, ovvero i 2 decimi ad ogni giro di volantino. In altre parole le misure parziali ogni 2mm ( 1 giro volantino) in alcuni casi si scostano un po' rispetto al valore teorico atteso (2 decimi). Prove effettuate con la corsa della slitta un po' "frenata" in modo da evitare anche qualsiasi effetto del gioco vite/madrevite.

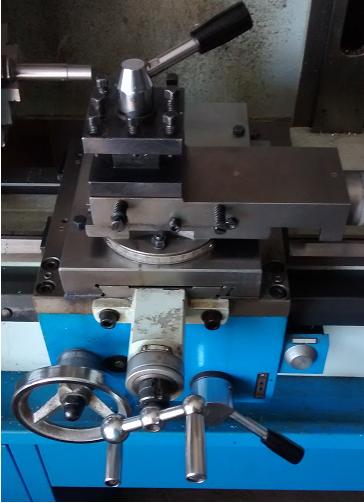

Come vedi il piano è piuttosto largo e la vite di registro punta abbastanza lontano dal perno di rotazione della slitta e questo dovrebbe garantire sufficiente precisione, ho inoltre preferito l'alluminio per avere una maggiore rigidità.
Alla prima occasione verificherò la reale precisione in tornitura.
Grazie a te, ciao.
