Ciao ragazzuoli,
nessun buon consiglio su dove poter reperire queste chiavette/linguette particolari?
Ciaoooo

Ciao Massimo
non saprei dovve indirizzarti per comprare la chiavetta in questione, ma il suggerimento di Cosimo mi sembra più che valido. La costruzione è abbastanza semplice, io procederei così partirei da un tondo (meglio un quadro ma ciò implicherebbe l'uso di un quattro griffe e non ho capito se fa parte della tua dotazione) il cui diametro permetta di inscrivere la parte quadrata della chiavetta, tornirei, per la lunghezza necessaria, fino a portarla a misura del codolo tondo dopo di che passerei alla fresatura delle parti di tondo eccedenti fino ad avere la parte quadrata della linguetta. In mancanza della fresa si può anche lavorare di lima, non è un lavoro immane. Spero di essere stato chiaro
Ciao Franco

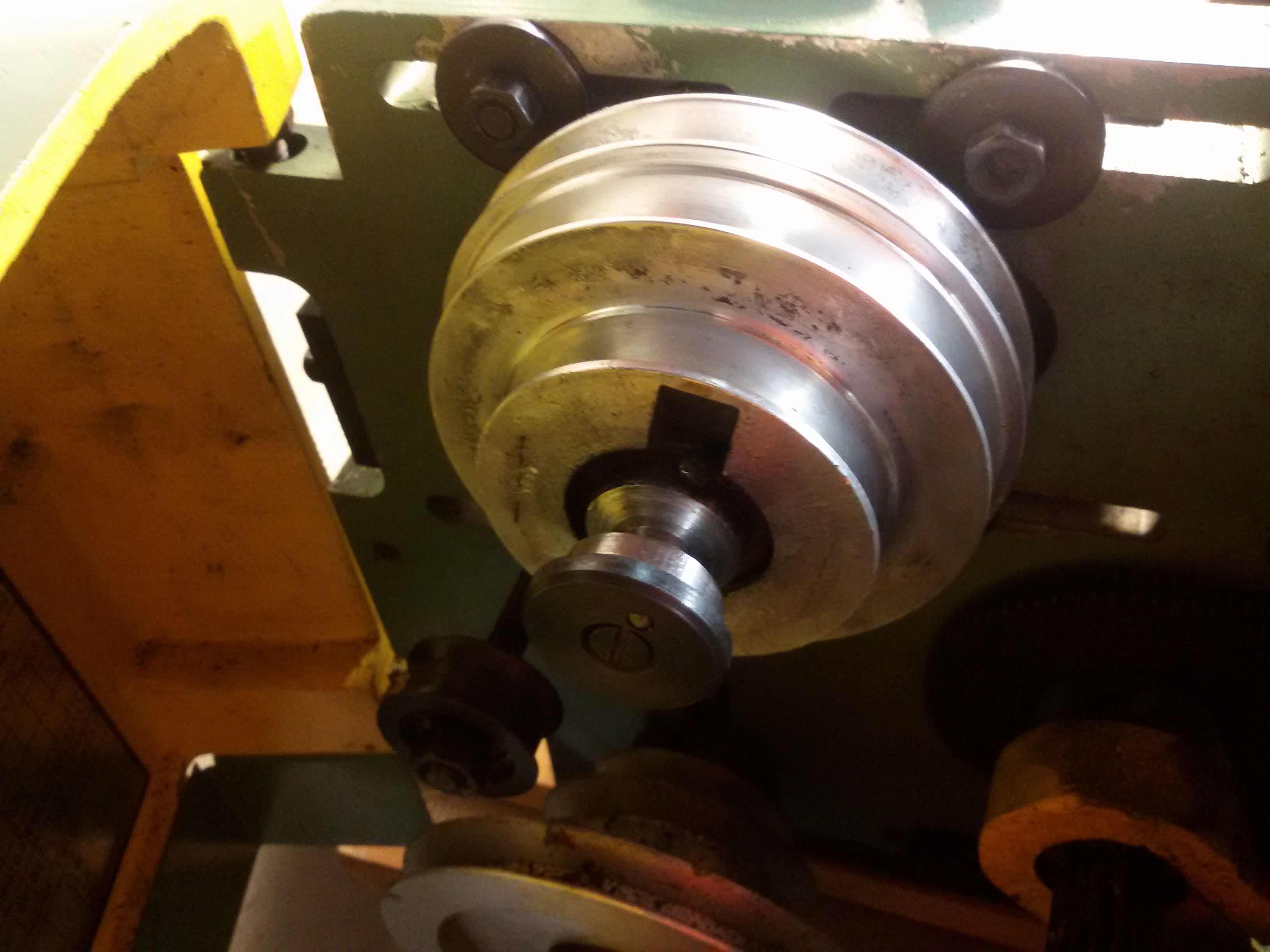

Praticamente la puleggia che ho postato precedentemente si monta davanti alle tre pulegge (che ruotano libere sull'asse) e le fa girare.
Questo sistema consente di avere le pulegge libero dall'albero oppure bloccate e ottenere velocità di rotazione da 200 g/min a 3200 g/min.
Ciao e grazie
Massimo

Grazie dei suggerimenti,
ora non resta che trovare il tempo per metterci le mani...
senza complicarmi troppo la vita credo che partirò da un tondo di normale ferro diam. 8 mm e ricaverò il gambo da 3 mm e la testa da 6 mm con lo spessore di 2 mm (in pratica un chiodo), poi con levigatrice a nastro e lime ridurrò lateralmente la testa fino ad avere la larghezza di 3 mm.... dovrebbe essere fattibile anche per un capoccione come me
Ciao
Massimo

Ciao,

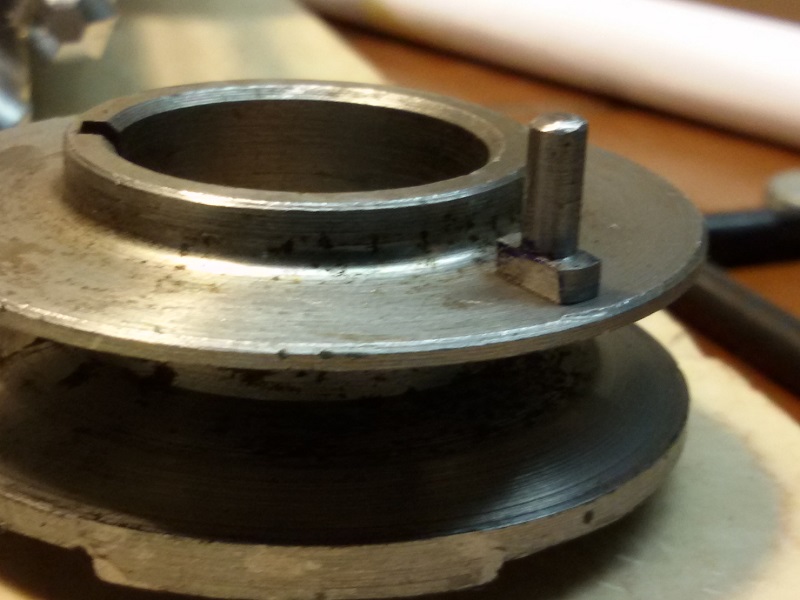

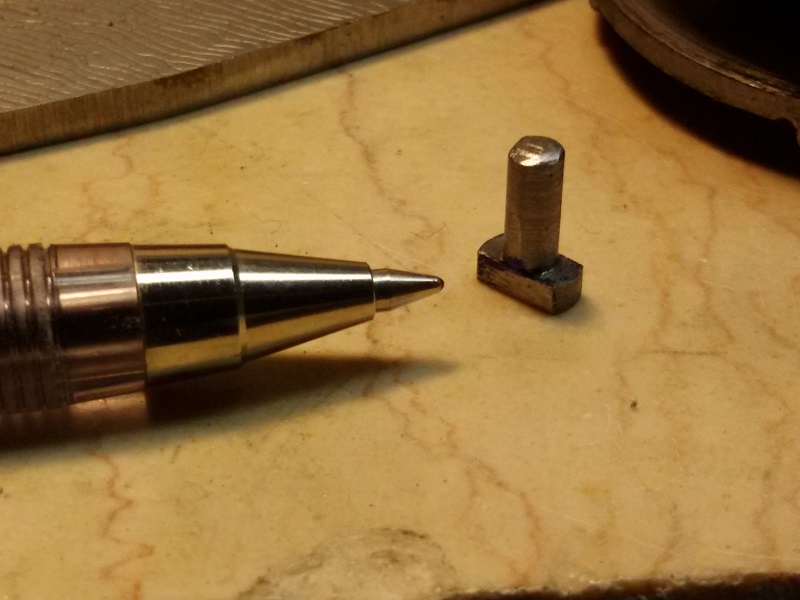

nel fine settimana ho avuto un po di tempo libero e sono riuscito a mettere mani alla nuova chiavetta... non è certo paragonabile ai vostri lavori... però per me che sono alle primissime armi con il tornio e la meccanica è stata una gran bella soddisfazione... purtroppo non ho fatto foto durante le varie fasi della lavorazione però ho proceduto così...
Deciso di farla in un pezzo unico come l'originale;
Punto di partenza un bullone con testa tonda ed impronta a brugola;
Tornita via la parte filettata (il tornio poteva girare solo a 650 giri/min) e portata a 2,97 mm
Girato il pezzo e tornita la testa abbassando lo spessore a 2 mm (in pratica ho tolto via tutta la sede dell'impronta a brugola) e poi ridotto il diametro a 6 mm;
Spianato un lato della testa con la levigatrice a nastro;
Messo il pezzetto in morsa e con le lime spianato il lato opposto.

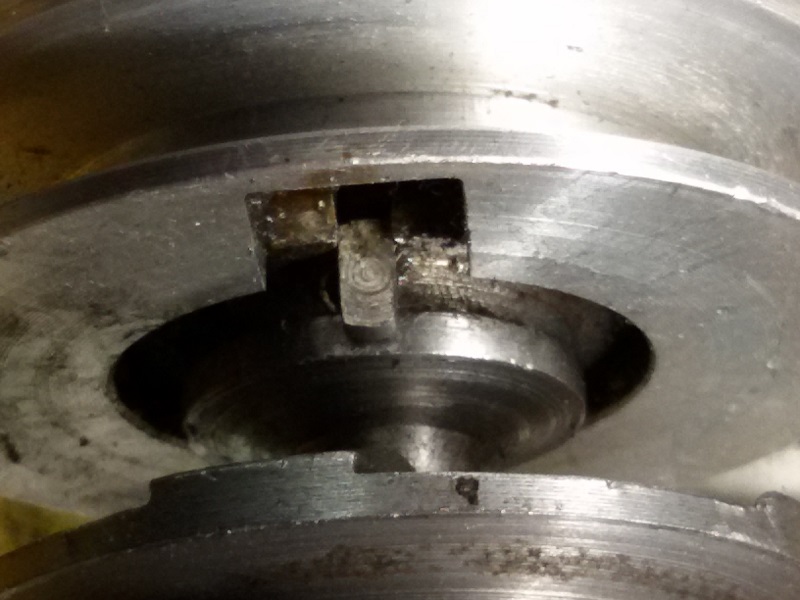

La chiavetta entrava nelle singole sedi ma non voleva entrare dall'alto nella sede esistente sull'asse in quanto quest'ultimo leggermente sbavato superiormente. Ho cercato di ripulirlo con una limetta a d ago ma non era possibile fare un buon lavoro... così mi sono fatto aiutare da un mio amico che forse molti di voi conoscono... si chiama "martello" un paio di colpetti leggeri e tutto è andato al suo posto!!!
Ora il tornietto può avere tutte le sue velocità... da 200 a 3200 giri/min.
Ciao e grazie a tutti per i consigli.
Massimo
