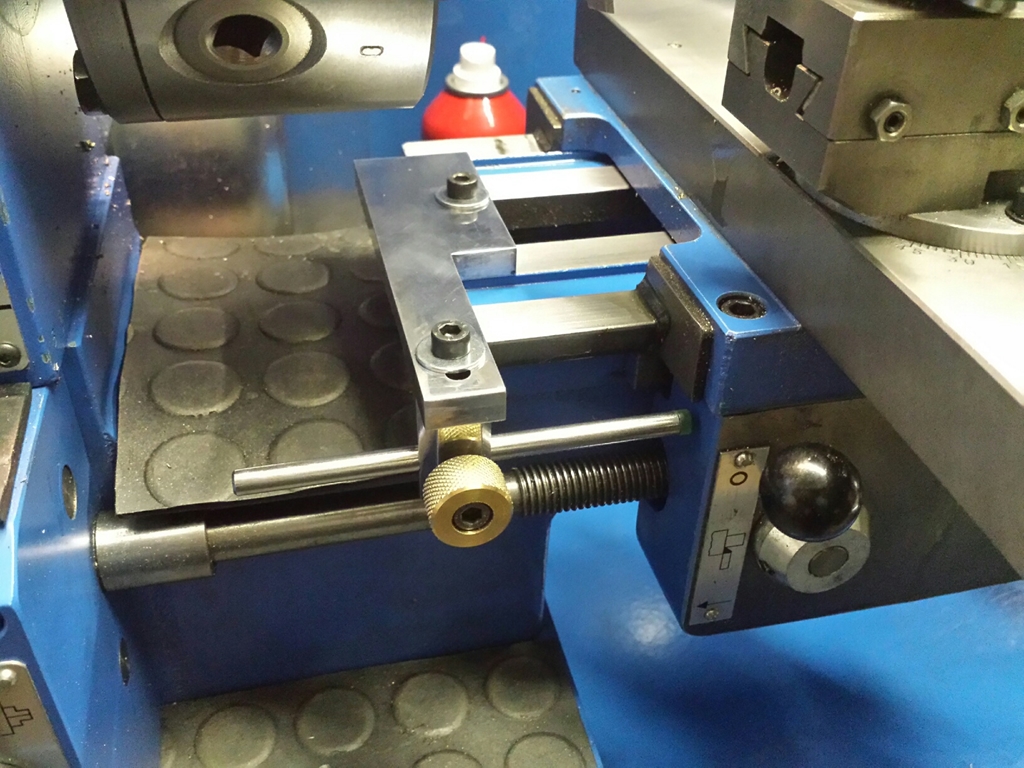

ultima foto

Ciao Mario,
Anche da quasi astemio, stappo volentieri e partecipo al Brindisi per il tuo progetto ottimamente riuscito.
Se lo vernici di blu Ceriani, attento che te lo fanno pagare come ricambio originale.

Ciao Marco.

Ciao Mario,
bel progetto e ottima realizzazione, come al solito; immagino che lo userai come stop di precisione quando hai in tornitura un cilindro che deve avere una determinata altezza.
Penso che ti copierò anche questo...
Saluti Giuseppe.

Ciao Fede, non è un automatismo, non è nato con questa intenzione, occorre disinserire la madrevite quando si arriva in prossimità della quota desiderata e poi continuare a mano fino al blocco. Se vogliamo rendere lo stop automatico possiamo pensare ad uno switch che vada ad agire in parallelo allo stop o ad un invertitore di marcia. Ma per ora non voglio complicarmi troppo la vita.

ciao mario

ciao Mario
Vedo che l'arte di arrangiarsi non abita lontana da casa tua; bel lavoro oltretutto eseguito nel rispetto del tornio, com'è giusto che sia. Volevo chiederti se hai verificato, con un comparatore, che all'arrivo del carro contro lo stop il braccio che lo sorregge non perda qualcosina in arretramento (non ci si accorge della pressione che si esercita sullo stopo soprattutto nelle passate succcessive alla prima per accertarsi di essere arrivati a misura), perchè dalle immagini sembra che lavori parecchio a sbalzo rispetto al bloccaggio al centro delle guide. Se posso permettermi un suggerimento farei un piede, con l'angolo corrispondente a quello della coda di rondine della guida, 50° o 60° non saprei, sostenuto dal braccio che adesso sostiene il puntale di stop che una volta serrato prema contro la coda di rondine. Giusto perchè sia più rigido il tutto. Ma magari nonn serve. Però il terminale non metallico te lo copio di sicuro. In altre occasioni ho usato un manico di un cacciavite isolato per rifare la virola di un puntale di una stecca da biliardo che si era rotta. La lavorazione è molto simile, anche se dimensionalmente più grande.

Per Scogia:
se guardi questo topic

http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=941

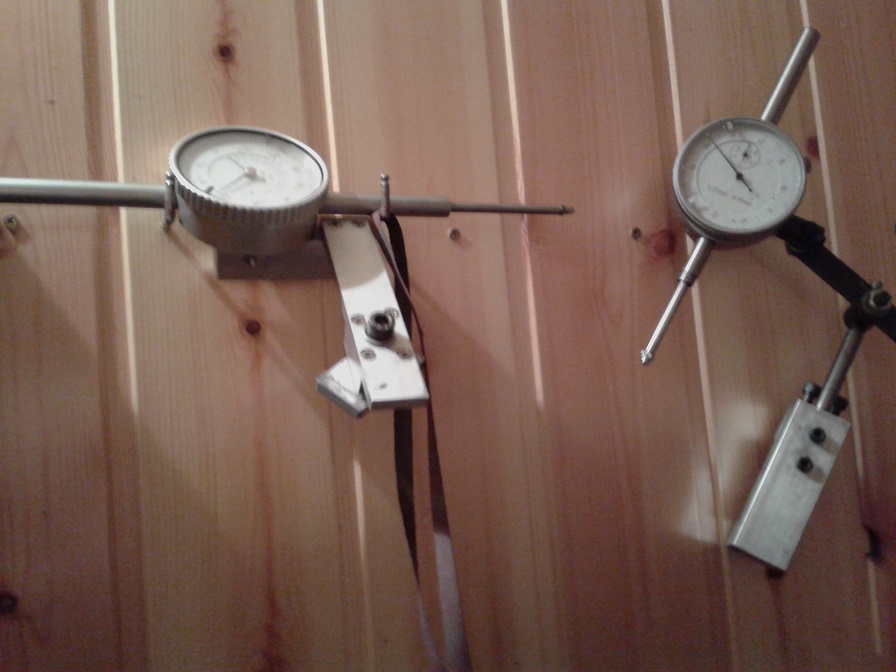

vedrai la mia soluzione per il comparatore che permette li leggere comodamente e senza confondersi l'avanzamento in profondità (asse Y). Il tutto sempre utilizzando attacchi già presenti nel tornio, perchè anch'io sono restio a fare modifiche "irreversibili".
Il comparatore per leggere misure in lunghezza (asse Z) invece lo monto al posto del puntone di stop, che normalmente è montatao dalla parte del mandrino ma all'occorrenza p posso sganciarlo e montarlo dalla parte della controtesta e così posso leggere le misurazioni in entrambi i sensi a seconda della necessità.

Ciao a tutti Franco
