Siamo giunti alle fasi finali della realizzazione delle parti che compongono il cilindro.

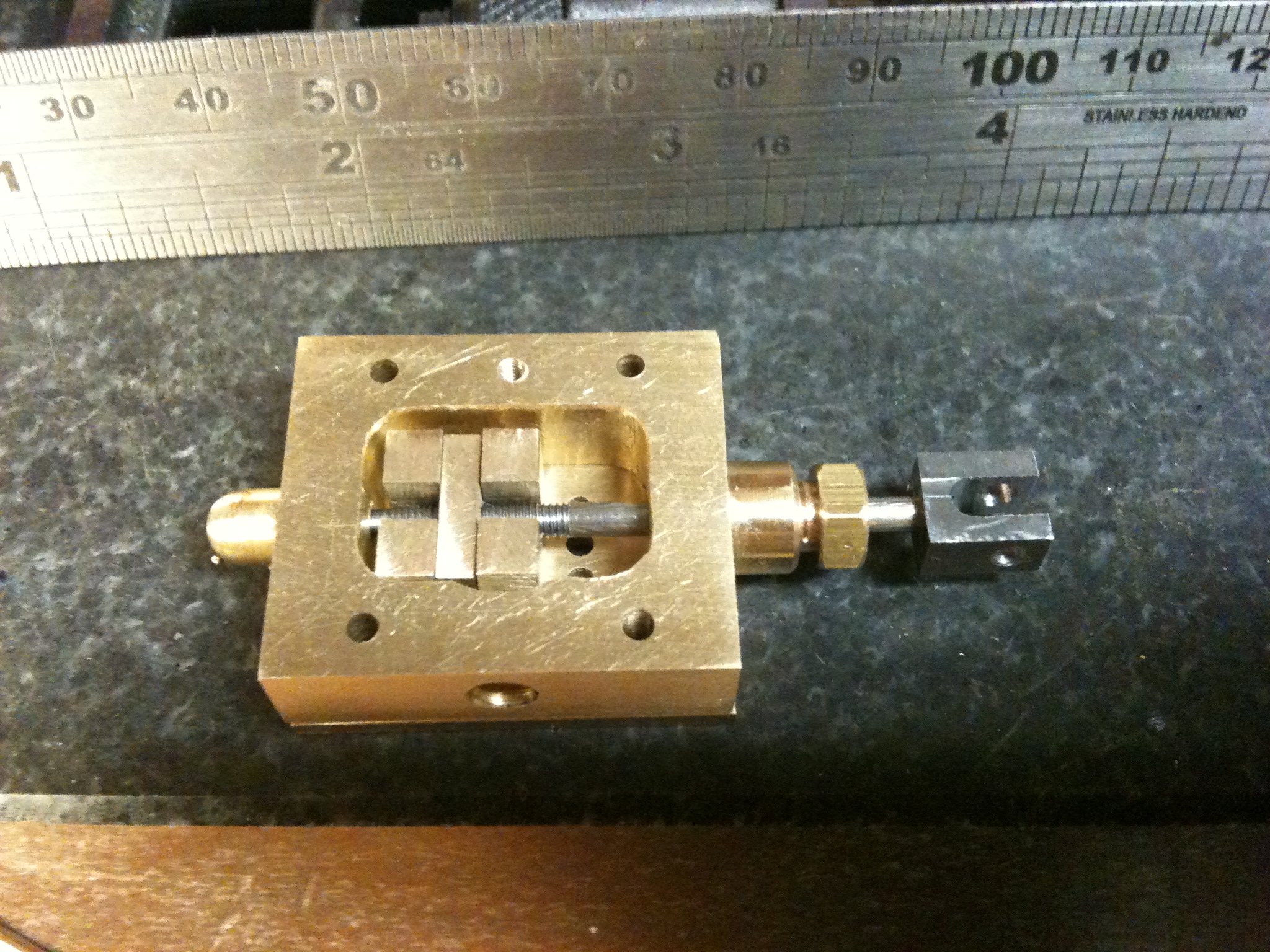

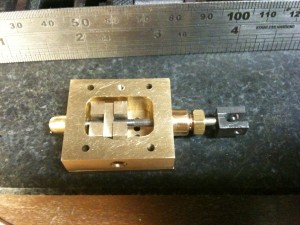

In questa foto si può vedere il cassetto di distribuzione del vapore assemblato.
Sono stati creati l'alberino in acciaio che muove la valvola. Esso è filettato nella parte terminale perchè si avvita nella piastrina che si nota in mezzo alla valvola. La filettatura stessa dà la possibilità di regolare il momento di apertura e chiusura dei fori di ammissione/scarico vapore per una corretta tempificazione delle fasi del motore.
La valvola stessa infatti e libera di muoversi, e verrà mantenuta a contatto con la parte inferiore del cassetto, dalla pressione del vapore.
Concludono poi questa lavorazione, il premistoppa che si vede avvitato e da dove fuoriesce l'alberino per il movimento della valvola di distribuzione.
Esso ha la funzione di mantenere la tenuta al vapore durante il funzionamento.
In fine l'accoppiamento ad U dell'albero, che si collegherà con i vari leverismi che muoveranno la valvola interna al cassetto.

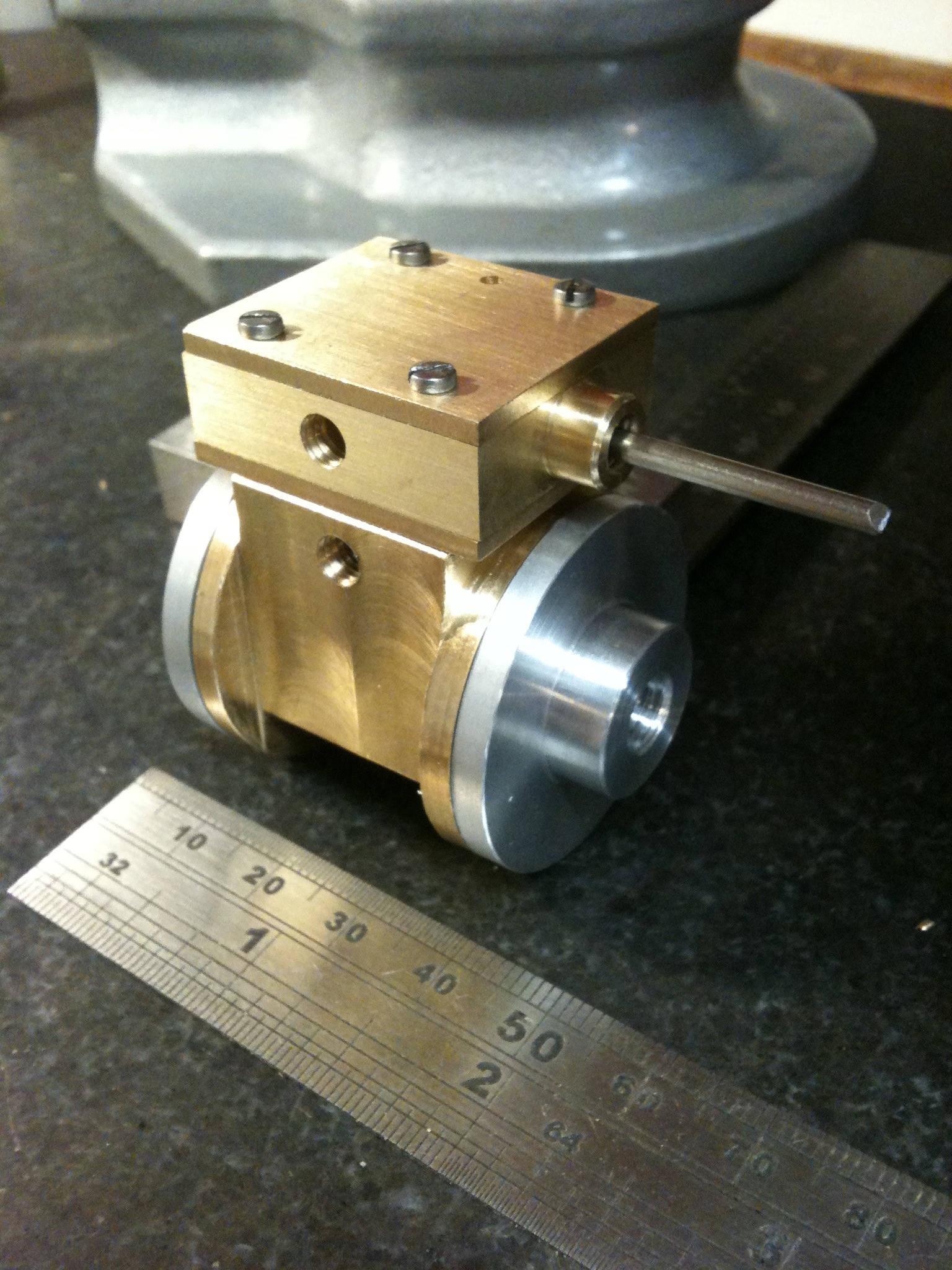

In questa foto si possono vedere i vari componenti del cilindro montati per un controllo dimensionale e generale di avanzamento del progetto.
